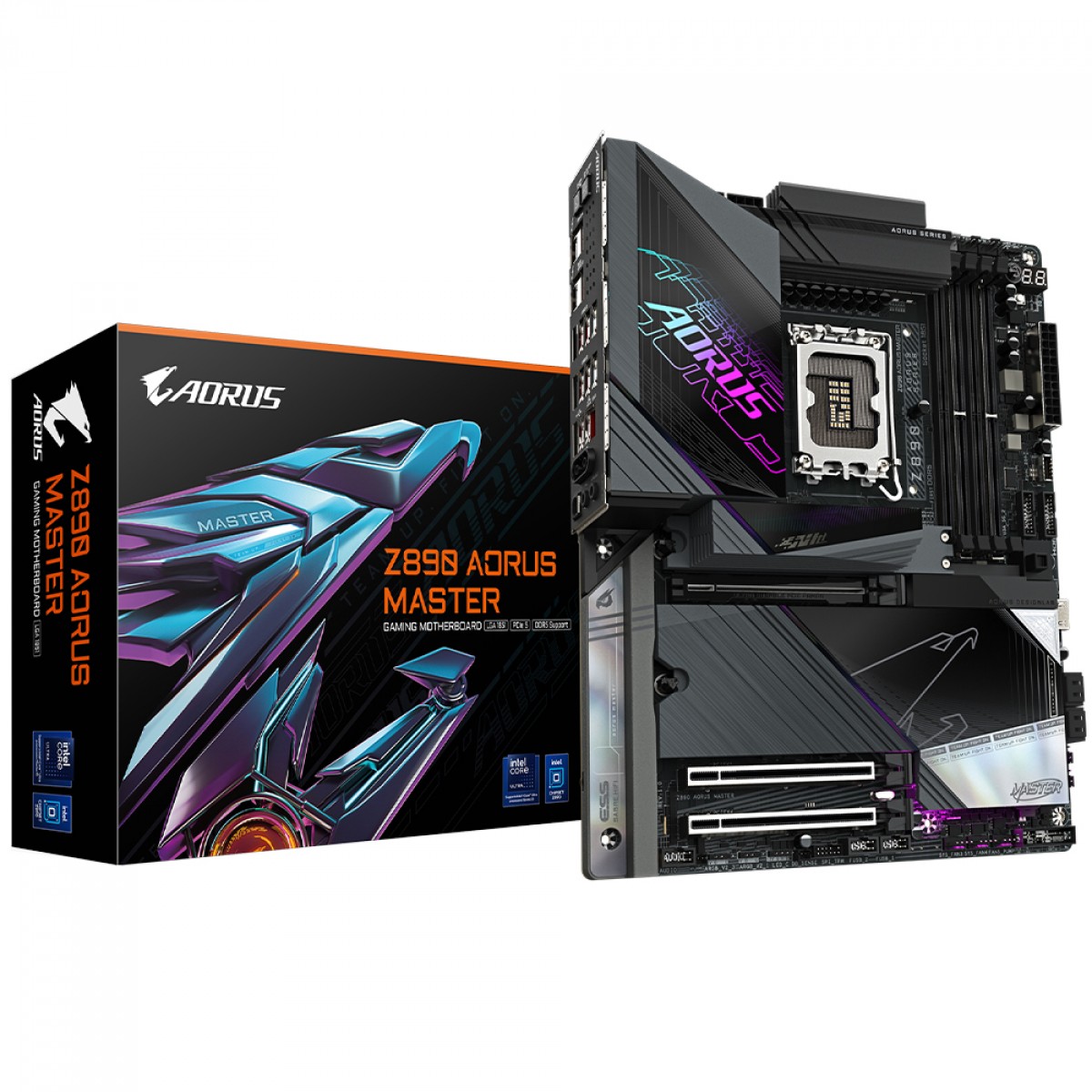

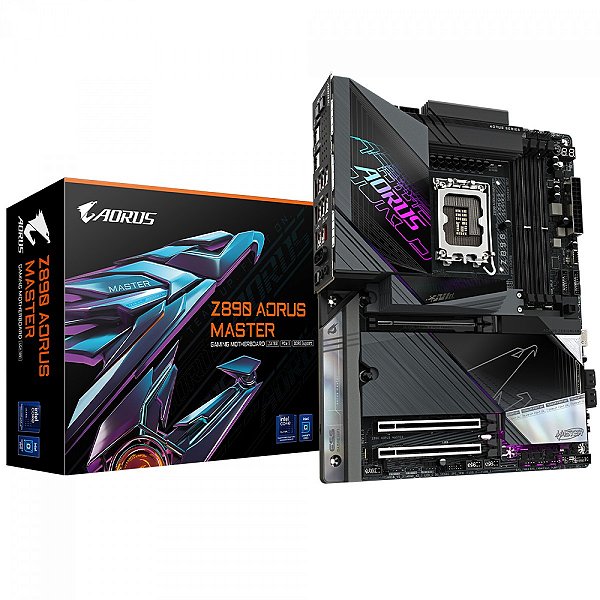

Placa Mãe Gigabyte Z890 AORUS MASTER, Chipset Z890, Intel LGA 1851, ATX, DDR5

Marca:
Gigabyte

Modelo:
Z890 AORUS MASTER 1.0

CPU:
Soquete LGA1851: Suporte para processadores Intel® Core™ Ultra
O cache L3 varia de acordo com a CPU
* Consulte a "Lista de CPUs suportadas" para obter mais informações.

Chipset:
Chipset Intel® Z890 Express

Memória:
Suporte para módulos de memória DDR5 9500(OC) / 9466(OC) / 9333(OC) / 9200(OC)/ 9066(OC) / 8933(OC) /8800(OC) /8600(OC) / 8400(OC) /8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400 / 6200 / 6000 / 5800 / 5600MT/s.
4 soquetes DDR5 DIMM com suporte para até 256 GB (capacidade de 64 GB para DIMM único) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (opera em modo não ECC)
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos Onboard:
Processador gráfico integrado - Suporte a gráficos Intel® HD:
- 2 conectores Intel® Thunderbolt™ 4 (portas USB4® USB Type-C®), com suporte para saídas de vídeo DisplayPort e Thunderbolt™
Quando um monitor Thunderbolt™ é instalado, a resolução máxima suportada é 5120x2880@60 Hz com 24 bpp (saída de vídeo único).
Quando um monitor USB4® USB Type-C® é instalado, a resolução máxima suportada é 3840x2160@240 Hz (saída de vídeo único).
* Devido aos recursos limitados de E/S da arquitetura do PC, o número de dispositivos Thunderbolt™ que podem ser usados ​​depende do número de dispositivos PCI Express que estão sendo instalados. (Consulte o Capítulo 2-6, "Conectores do painel traseiro", para obter mais informações.)
* Suporte para a versão DisplayPort 2.1 e HDCP 2.3
- 1 porta HDMI frontal, suportando uma resolução máxima de 1920x1080@30 Hz
* Suporte para HDMI versão 1.4.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até três monitores ao mesmo tempo

Áudio:
CODEC Realtek® ALC1220
* O conector de saída de linha do painel frontal suporta áudio DSD.
Chip DAC ESS ES9118
com suporte para DTS:X® Ultra
High Definition Audio
2/4/5.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar áudio de 5.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

E:
Chip LAN Marvell® AQtion AQC113C 10GbE
(10 Gbps/5 Gbps/2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Intel® Wi-Fi 7 BE200NGW
- 802.11a, b, g, n, ac, ax, be, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.4
- Suporte para o padrão sem fio 11be 320 MHz
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)
* Os recursos do Wi-Fi 7 exigem o Windows 11 SV3 para funcionar corretamente. (Não há driver de suporte para o Windows 10.)
** A disponibilidade de 7 canais de Wi-Fi na banda de 6 GHz depende das regulamentações de cada país.

Slots de Expansão:
CPU:
- 1 slot PCI Express x16, com suporte a PCIe 5.0 e rodando a x16 (PCIEX16)
* O slot PCIEX16 só pode suportar uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, certifique-se de instalá-la no slot PCIEX16.
* O slot PCIEX16 compartilha largura de banda com o conector M2D_CPU. O slot PCIEX16 opera em modo até x8 quando um dispositivo é instalado no conector M2D_CPU.
Chipset:
- 1 slot PCI Express x16, suportando PCIe 4.0 e rodando a x4 (PCIEX4)
- 1 slot PCI Express x16, suportando PCIe 3.0 e rodando a x1 (PCIEX1)

Interface de Armazenamento:
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 25110/22110/2580/2280 PCIe 5.0 x4/x2) (M2A_CPU)
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2B_CPU)
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 5.0 x4/x2) (M2D_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 SATA e PCIe Suporte a SSD 4.0 x4/x2) (M2M_SB)
- 4 conectores SATA de 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte
a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB:
CPU:
- 2 portas USB4® USB Tipo C® no painel traseiro
Chipset:
- 6 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
Chipset+USB 3.2 Gen 2x2 Hub:
- 1 porta USB Tipo C® com suporte USB 3.2 Gen 2x2, disponível através do conector USB interno
Chipset+2 Hubs USB 3.2 Gen 1:
- 8 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
Chipset+2 Hubs USB 2.0:
- 6 portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O:
1 x conector de alimentação principal ATX de 24 pinos
2 x conectores de alimentação ATX de 12 V de 8 pinos
1 x conector de ventoinha da CPU
1 x conector de ventoinha da CPU/bomba de resfriamento a água
4 x conectores de ventoinha do sistema
4 x conectores de ventoinha do sistema/bomba de resfriamento a água
4 x conectores de tira LED RGB Gen2 endereçáveis
​​1 x conector de tira LED RGB
5 x conectores M.2 Socket 3
4 x conectores SATA 6 Gb/s
1 x conector do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB Type-C®, com suporte USB 3.2 Gen 2x2
2 x conectores USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x conector de detecção de ruído
1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x porta HDMI (Nota)
1 x botão liga/desliga
1 x botão de reinicialização
1 x jumper de reinicialização
1 x jumper de limpeza CMOS
2 x cabeçalhos de sensor de temperatura
Pontos de medição de tensão
(Nota) O suporte real pode variar de acordo com a CPU

Conectores Painel Traseiro:
1 x botão Q-Flash Plus
1 x botão Clear CMOS
2 x conectores Intel® Thunderbolt™ 4 (portas USB4® USB Type-C®)
6 x portas USB 3.2 Gen 2 Type-A (vermelhas)
4 x portas USB 3.2 Gen 1
2 x portas USB 2.0/1.1
1 x porta RJ-45
2 x conectores de antena (2T2R)
2 x conectores de áudio
1 x conector óptico S/PDIF Out

Controlador I/O:
Chip controlador de E/S iTE®

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* A compatibilidade da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.
Detecção de ruído

BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para Smart Backup

Pacote de Software:
Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema Operacional:
Suporte para Windows 11 de 64 bits

Fator de forma:
Fator de forma ATX; 30,5 cm x 24,4 cm
